产品概述

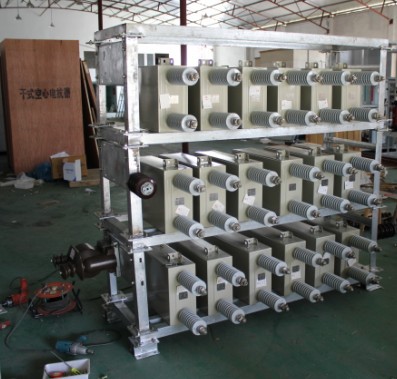

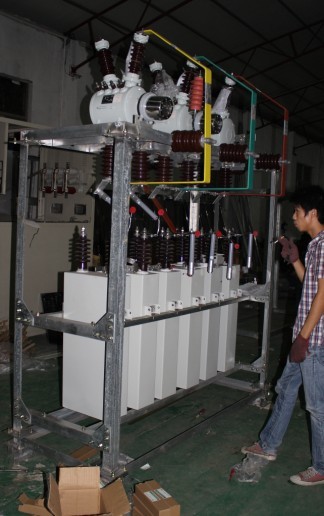

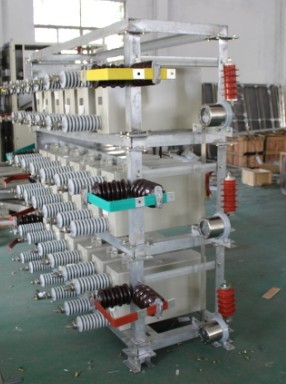

       ZRTBBX型系列框架式高压无功补偿成套装置用于6kV、10kV、35kV系统，并联于电力系统进行无功补偿，以提高电网的功率因数，降低供电变压器及输送线路的损耗，提高供电效率，改善供电环境,增加输变电设备的输送能力。

 使用环境条件

使用地点：户内或户外；
海拔高度：≤4000m，（可根据用户要求设计高海拔产品）；
环境温度：-40℃～+４５℃；
与垂直面的倾斜度不超过5度；
安装运行地点应无有害气体或蒸汽，无剧烈机械振动，无导电性或爆炸性尘埃；

 产品技术参数

装置的额定电压：
框架式电容器装置额定电压6～110kV。
额定容量：
框架式电容器装置容量300～50000kvar，集合式电容器装置容量600～20000kvar
额定频率：50Hz
允许电容偏差：
电容器组的电容偏差为装置额定电容的0～+10%；三相电容器组的任何两线路端子之间，其电容的最大与最小值之比应不超过1.02；电容器组各串联段的最大与最小电容之比不超过1.02。
过负荷能力：
装置允许在1.1Un下长期运行（每24小时中8小时）。
装置允许在1.3In下连续运行。
装置的保护：
电容器装置内部故障保护可以根据用户要求采用元件内熔丝、外熔断器、继电保护的合理配合（集合式电容器装置无外熔断器）；此外，装置还应设置过压、失压、过流、速断保护。
装置执行标准：
GB50227《并联电容器装置设计规范》。

产品选型及外型尺寸：
