NRSVG-6 NRSVG-10 NRSVG-24 NRSVG-35高压动态无功补偿成套装置 高压动态滤波补偿成套装置
本公司NRSVG系列产品采用现代电力电子、自动化、微电子及网络通讯等技术，采用先进的瞬时无功功率理论和基于同步坐标变换的功率解耦算法，以设定的无功性质及大小、功率因数、电网电压为控制目标运行，动态的跟踪电网电能质量变化调节无功输出，并能实现曲线设定运行，提升电网质量。
易操作、高性能、高可靠性的NRSVG系列产品为满足用户对提高输配电电网的功率因数、治理谐波、补偿负序电流的迫切需求做出相应设计，具有以下特点：
● 模块化设计，安装、调试、设定简便。
● 动态响应速度快，响应时间≤5ms。
● 在补偿容量足够的前提下，输出电流谐波（THD）≤3%。
● 多种运行模式极大的满足用户需求，运行模式有：恒装置无功功率模式、恒考核点无功功率模式、恒考核点功率因数模式、恒考核点电压模式、恒考核点无功功率模式2，目标值可实时更改。
● 实时跟踪负荷变化，动态连续平滑补偿无功功率，提高系统功率因数，实时治理谐波，补偿负序电流，提高电网供电质量。
● 抑制电压闪变，改善电压质量，稳定系统电压。
● NRSVG电路参数精心设计，发热量小，效率高，运行成本低
● 设备结构紧凑，占地面积小。
● 主电路采用IGBT组成的H桥功率单元链式串联结构,每相由多个相同功率单元组成，整机输出由PWM波形叠加而成的阶梯波，逼近正弦，经输出电抗滤波后正弦度良好。
● NRSVG采用冗余性设计和模块化设计，满足系统高可靠性的需求。
● 功率电路模块化设计，维护简单，互换性好。
● 保护功能齐全，具有过压、欠压、过流、单元过热、不均压等保护，并能实现故障瞬间的波形录制，便于确定故障点，易维护，运行可靠性高。
● 人机界面友好显示，对外通讯提供了RS485、以太网等接口，采用标准Modbus通讯协议。除具有实时数字量及模拟量的显示、运行历史事件记录、历史曲线记录查询、单元状态监控、系统信息查询、历史故障查询等功能外，还具有送电后系统自检、一键开停机、分时控制、示波器（AD通道强制录波）、故障瞬间电压/电流波形记录等特色功能。
● NRSVG设计包含与FC配合使用的接口，实现定补和动补的有效结合，为用户提供更经济，更灵活的补偿方案。
● 投切时无暂态冲击，无合闸涌流，无电弧重燃，无需放电即可再投。
● 与系统连接时，不需要考虑交流系统相序，连接方便。
● 可并联安装，极易扩展容量。并机运行使用光纤通讯，通讯速度快，能够完好的满足实时补偿的要求。
NRSVG无功补偿基本原理

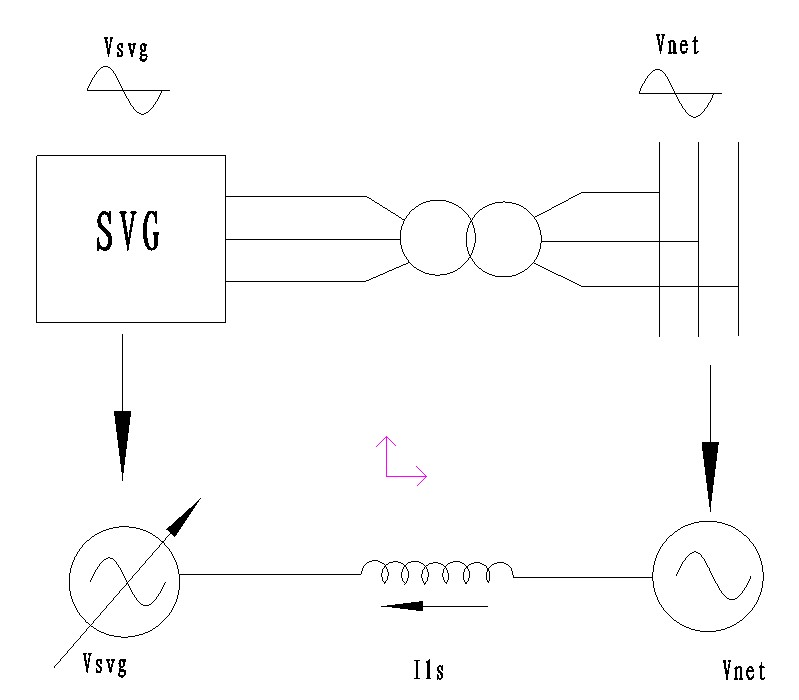

NRSVG系列产品的原理示意图如图3.1所示。在交流电路中，电压和电流的相位有三种情况，当负载呈现纯电阻特性时，电压和电流相位相同；当负载呈现电感特性时，电压相位超前电流相位；当负载呈现电容特性时，电压相位滞后电流相位。
NRSVG系列产品基本原理就是将自换相桥式电路通过变压器或者电抗器并联到电网上，适当地调节桥式电路交流侧输出电压的幅值和相位，或者直接控制其交流侧电流使该电路吸收或者发出满足要求的无功电流，实现动态无功补偿的目的
● 额定工作电压：6kV、10kV、27.5kV、35kV；
● 额定容量：±1～±100Mvar；
● 输出无功范围：感性额定无功到容性额定无功范围内连续变化；
● 响应时间：≤5ms；
● 过载能力：1.2倍过载1分钟；
● 输出电压总谐波畸变率（并网前）：≤5%；
● 输出电流总谐波畸变率THD：≤3%；
● 系统电压不平衡保护，整定范围：4%～10%；
● 效率：额定运行工况≥99.2%；
● 运行温度：－10℃～+40℃；
● 贮存温度：－30℃～+70℃；
● 人机界面：采用中文彩色触摸屏显示；
● 相对湿度：月平均值不大于90﹪(25℃)，无凝露；
● 海拔高度：﹤1000m(高于1000m需定制)；
● 地震烈度: ≤8度。
|
产品型号 |
电压 等级 (kV) |
额定容量 (Mvar) |
外形尺寸 |
电抗 类型 |
重量 （kg） |
||
|
总宽度(mm) |
高度 (mm) |
深度 (mm) |
|||||
|
NRSVG-C1.0/6 |
6 |
1.0 |
3100 |
2400
2400 |
1400
1400 |
铁 芯 电 抗 |
2450 |
|
NRSVG-C1.5/6 |
1.5 |
||||||
|
NRSVG-C2.0/6 |
2.0 |
2850 |
|||||
|
NRSVG-C3.0/6 |
3.0 |
||||||
|
NRSVG-C4.0/6 |
4.0 |
3800 |
3450 |
||||
|
NRSVG-C5.0/6 |
5.0 |
||||||
|
NRSVG-C6.0/6 |
6.0 |
3600 |
空 芯 电 抗 |
2750 |
|||
|
NRSVG-C7.0/6 |
7.0 |
3450 |
|||||
|
NRSVG-C8.0/6 |
8.0 |
5600 |
4600 |
||||
|
NRSVG-C9.0/6 |
9.0 |
5600 |
4700 |
||||
|
NRSVG-C10.0/6 |
10.0 |
4800 |
|||||
|
NRSVG-C11.0/6 |
11.0 |
4900 |
|||||
|
NRSVG-C12.0/6 |
12.0 |
5000 |
|||||
|
NRSVG-C1.0/10 |
10
10 |
1.0 |
3800 |
铁 芯 电 抗 |
2650 |
||
|
NRSVG-C1.5/10 |
1.5 |
2750 |
|||||
|
NRSVG-C2.0/10 |
2.0 |
3050 |
|||||
|
NRSVG-C3.0/10 |
3.0 |
3200 |
|||||
|
NRSVG-C4.0/10 |
4.0 |
3400 |
|||||
|
NRSVG-C5.0/10 |
5.0 |
3700 |
|||||
|
NRSVG-C6.0/10 |
6.0 |
3000 |
空芯电抗 |
2500 |
|||
|
NRSVG-C7.0/10 |
7.0 |
5100 |
铁芯 电抗 |
5050 |
|||
|
NRSVG-C8.0/10 |
8.0 |
5250 |
|||||
|
NRSVG-C9.0/10 |
9.0 |
4900 |
空芯 电抗
空芯 电抗 |
3750 |
|||
|
NRSVG-C10.0/10 |
10.0 |
3900 |
|||||
|
NRSVG-C11.0/10 |
11.0 |
5000 |
3700 |
||||
|
NRSVG-C12.0/10 |
12.0 |
3800 |
|||||
|
NRSVG-C13.0/10 |
13.0 |
8200 |
7000 |
||||
|
NRSVG-C14.0/10 |
14.0 |
||||||
|
NRSVG-C15.0/10 |
15.0 |
7200 |
|||||
|
NRSVG-C16.0/10 |
16.0 |
||||||
|
NRSVG-C17.0/10 |
17.0 |
7400 |
|||||
|
NRSVG-C18.0/10 |
18.0 |
||||||
|
NRSVG-C19.0/10 |
19.0 |
7500 |
|||||
|
NRSVG-C20.0/10 |
20.0 |
7700 |
|||||
|
NRSVG-C21.0/10 |
21.0 |
||||||
|
NRSVG-C8.0/35 |
35
35
35 |
8.0 |
14500 |
2100
2100
2100 |
1800
1800
1800 |
空 芯 电 抗
空 芯 电 抗
空芯电抗 |
8200 |
|
NRSVG-C9.0/35 |
9.0 |
||||||
|
NRSVG-C10.0/35 |
10.0 |
||||||
|
NRSVG-C11.0/35 |
11.0 |
8950 |
|||||
|
NRSVG-C12.0/35 |
12.0 |
||||||
|
NRSVG-C13.0/35 |
13.0 |
||||||
|
NRSVG-C14.0/35 |
14.0 |
||||||
|
NRSVG-C15.0/35 |
15.0 |
9400 |
|||||
|
NRSVG-C16.0/35 |
16.0 |
||||||
|
NRSVG-C17.0/35 |
17.0 |
||||||
|
NRSVG-C18.0/35 |
18.0 |
||||||
|
NRSVG-C19.0/35 |
19.0 |
9850 |
|||||
|
NRSVG-C20.0/35 |
20.0 |
||||||
|
NRSVG-C21.0/35 |
21.0 |
||||||
|
NRSVG-C22.0/35 |
22.0 |
26200
26200 |
15580 |
||||
|
NRSVG-C23.0/35 |
23.0 |
||||||
|
NRSVG-C24.0/35 |
24.0 |
||||||
|
NRSVG-C25.0/35 |
25.0 |
||||||
|
NRSVG-C26.0/35 |
26.0 |
16300 |
|||||
|
NRSVG-C27.0/35 |
27.0 |
||||||
|
NRSVG-C28.0/35 |
28.0 |
||||||
|
NRSVG-C29.0/35 |
29.0 |
16720 |
|||||
|
NRSVG-C30.0/35 |
30.0 |
||||||
|
NRSVG-C31.0/35 |
31.0 |
||||||
|
NRSVG-C32.0/35 |
32.0 |
||||||
|
NRSVG-C33.0/35 |
33.0 |
17140 |
|||||
|
NRSVG-C34.0/35 |
34.0 |
||||||
|
NRSVG-C35.0/35 |
35.0 |
||||||
|
NRSVG-C36.0/35 |
36.0 |
17560 |
|||||
|
NRSVG-C37.0/35 |
37.0 |
||||||
|
NRSVG-C38.0/35 |
38.0 |
||||||
|
NRSVG-C39.0/35 |
39.0 |
||||||
|
NRSVG-C40.0/35 |
40.0 |
17980 |
|||||
|
NRSVG-C41.0/35 |
41.0 |
||||||
|
NRSVG-C42.0/35 |
42.0 |
||||||
|
NRSVG-C43.0/35 |
43.0 |
52400
52400 |
40100
40100 |
||||
|
NRSVG-C44.0/35 |
44.0 |
||||||
|
NRSVG-C45.0/35 |
45.0 |
||||||
|
NRSVG-C46.0/35 |
46.0 |
||||||
|
NRSVG-C47.0/35 |
47.0 |
||||||
|
NRSVG-C48.0/35 |
48.0 |
||||||
|
NRSVG-C49.0/35 |
49.0 |
||||||
|
NRSVG-C50.0/35 |
50.0 |
||||||
|
NRSVG-C55.0/35 |
55.0 |
||||||
|
NRSVG-C60.0/35 |
60.0 |
||||||
|
NRSVG-C65.0/35 |
65.0 |
||||||
|
NRSVG-C70.0/35 |
70.0 |
||||||
|
NRSVG-C80.0/35 |
80.0 |
||||||
|
NRSVG-C90.0/35 |
90.0 |
||||||
|
NRSVG-C100.0/35 |
100.0 |
||||||
